MeghatározásaRelé foglalat
A relé foglalat olyan elektromos berendezésre vonatkozik, amely egyesíti a relé és az aljzat funkcióit. Bár a hagyományos aljzathoz hasonló tápellátást biztosít, más szolgáltatásokat is kínál, például automatikus beállító áramköröket, biztonsági védelmet és átalakító áramköröket. Közülük a legfontosabb alkatrész a relé, amely egy olyan elektronikus vezérlőeszköz, amely az elektromos kimeneti áramkörben előre meghatározott lépésváltáson megy keresztül a szabályozott mennyiségben, feltéve, hogy a bemeneti mennyiség megváltozik, hogy megfeleljen az adott követelményeknek. Más áramkörök vezérlése relé aljzatokkal történik, mivel az áramkörben áramszabályozó funkcióval rendelkeznek, elektromos készülékek, időzítő kapcsolók stb. távvezérlésére használják. Az ilyen típusú eszközöket a legtöbb háztartásban, irodában és ipari területen használják az intelligens vezérlés részeként. és automatizálás.
A relé aljzat működési elve
Alapelv: Ha a tekercs tű mindkét végén feszültséget vagy áramot vezetünk be, a tekercs gerjesztőárama mágneses fluxust képez, amely áthalad a vasmagon, a mágneses járon, az armatúrán és a működő légrésen, mágneses áramkört képezve és elektromágneses áramot generál. vonzás a működő légrésben. Ez az elektromágneses vonzás vonzhatja vagy felszabadíthatja az érintkezőket, ezáltal szabályozva az adott áramkör be- és kikapcsolását. Ezen a mechanizmuson keresztül a relé aljzatok az áramkörök automatikus kapcsolását és vezérlését érhetik el, ezáltal megvédik az áramköröket az elektromos készülékek élettartamának meghosszabbításától, és megakadályozzák az áramkör túlterhelését.
A relé foglalat felépítése
Aljzat test
Általában szigetelő anyagokból, például műanyagból készül. Biztosítson szigetelést és támogatást.
Pin felület
Ezek a relé érintkezők csatlakoztatására szolgáló interfészek, amelyek mennyisége és elrendezése a tű kialakításától függően változik. A gyakori specifikációk közé tartozik a 3-tű, 4-tű, 8-tű stb.
Fix szerkezet
Például csatok, csavarlyukak stb. használatával az aljzatot az áramköri laphoz vagy más beépítési helyzethez rögzíteni.
A relé aljzat funkciója
Könnyen telepíthető és cserélhető
Lehetővé teszi a relék egyszerű behelyezését vagy eltávolítását anélkül, hogy a karbantartás és a csere során a teljes áramkört bonyolult szétszerelni kellene. Egyszerűen vegye ki a sérült relét az aljzatból, és cserélje ki egy újra, ami jelentősen javítja a javítás hatékonyságát.
Védelmi relék és áramkörök
Az aljzatok szigetelési teljesítménye megakadályozza az olyan hibákat, mint például a relé érintkezői, valamint a relék és a külső fém alkatrészek közötti rövidzárlat, ezáltal védi a relék és a teljes áramköri rendszer biztonságos és stabil működését. Bizonyos mechanikai védelmet biztosít a relék számára, csökkentve a külső ütközések, rezgések és egyéb tényezők által okozott károkat.
Több relével is kompatibilis
Az azonos típusú relécsatlakozó több azonos specifikációjú reléhez is illeszthető, javítva az alkatrészek egyetemességét.
A relé foglalatok és a relék közötti különbség
Főleg négy részre oszlik
Különböző alkalmazási forgatókönyvek
A relék széles körben használatosak olyan területeken, mint a háztartási készülékek, az elektromosság, az elektromos berendezések és a számítógépes automatikus vezérlés. Egyes forgatókönyvek, amelyek a relék gyakori cseréjét igénylik, mint például a nagy üzemi frekvenciájú elektromos berendezésgyárak, a tesztelés, a karbantartás vagy a különféle relétípusok, alkalmasabbak reléfoglalatok használatára.
01
Különböző funkciók
A relé egy elektromos vezérlőeszköz, amely elsősorban egy áramkör kapcsolási állapotát vezérli, és általában nagyáramú elektromos készülékek vezérlésére használják. A reléfoglalat pedig egyfajta foglalatrelé, amelyet főleg olyan esetekben használnak, amikor a reléket gyakran cserélik, rugalmas és kényelmes.
02
Különböző szerkezetek
A relék olyan alkatrészekből állnak, mint az elektromágnesek, érintkezők és rugós mechanizmusok, és viszonylag rögzített szerkezetűek. A relé foglalat egy aljzattestből és egy dugóból áll. Az aljzattest beépített relé foglalattal rendelkezik, a dugó pedig a relé hordozója, amely könnyen szétszedhető és cserélhető.
03
Különböző felhasználások
A relék széles körben használatosak nagy áramerősségű elektromos készülékek vezérlésére, míg a relékaljzatokat általában olyan esetekben használják, amikor a relék gyakori cseréjét igénylik, például magas működési frekvenciák, tesztelés és karbantartás esetén.
04
összefoglalni
A reléfoglalat egyfajta foglalatrelé, amely reléken alapul. A relékhez képest a plug-in funkciója kényelmesebb és hatékonyabb. A gyakran változó helyzetekben a relék nagyáramú elektromos készülékek vezérlésére használhatók, és különféle forgatókönyvekben alkalmazhatók. Ezért az elektromos vezérlőberendezések kiválasztásakor a tényleges alkalmazási igények alapján kell kiválasztani.
Hogyan válasszunk megfelelő relé aljzatot
1. Válassza ki a relé típusa alapján
Pin mennyiség egyeztetése
A különböző relék érintkezőinek száma változó, a gyakoriak a 3-tűk, a 4-tűk, a 8-tűk stb. Annak biztosítása érdekében, hogy a relé foglalatban lévő érintkezők száma pontosan megegyezzen megegyezik a relé érintkezőinek számával, hogy a relé megfelelően behelyezhető és megfelelően működjön.
Csap elrendezés adaptáció
A csapok számán kívül a csapok elrendezését is össze kell hangolni. Például egyes relécsapok egyenes vonalban vannak elhelyezve, míg mások bizonyos szögben vagy speciális alakban helyezkedhetnek el, és a megfelelő aljzatokat kell kiválasztani, hogy elkerüljék a nem illeszkedő tűelrendezések miatti telepítési hibákat.
2. Vegye figyelembe a telepítési környezetet és módszert
Telepítési hely
Mérje meg a beépítési helyzetet térbeli méretek szerint: hossz, szélesség és magasság. Ha kicsi a hely, akkor egy kompakt relé aljzatot kell választani, hogy az adott térben beépíthető legyen anélkül, hogy zavarja a többi környező komponenst.
Fix módszer
Válassza ki a megfelelő fix aljzatot a telepítési környezet követelményeinek megfelelően. Ha áramköri lapra szerelik, alkalmasabb lehet a forrasztott tűs aljzatok használata; Fémpanelekre vagy más gyakori szétszerelést igénylő helyekre szerelve kényelmesebbek a csavarrögzítő furatokkal vagy csatokkal ellátott aljzatok.
3. Az elektromos paraméterek megfelelnek a követelményeknek
Névleges feszültség
Az aljzatba szerelt áramkör üzemi feszültségétől függően a kiválasztott reléaljzat névleges feszültsége nem lehet alacsonyabb, mint az áramkör tényleges üzemi feszültsége. Például egy 220 V AC áramkörben a kiválasztott aljzat névleges feszültsége nem lehet alacsonyabb 220 V-nál a biztonságos és megbízható működés érdekében.
Névleges áram
A kiválasztásnak a relén áthaladó áram alapján is kell történnie. Ha az áramkörben nagy az áram, válasszon nagyobb névleges áramú aljzatot, nehogy az aljzat túlmelegedjen vagy akár ki is égjen. Például, ha az áramkör árama 5A, akkor egy 5A-nél nagyobb vagy azzal egyenlő névleges áramú aljzatot kell választani.
4. Vegye figyelembe a környezeti tényezőket
hőmérsékleti tartomány
A munkakörnyezet hőmérsékletének egy bizonyos tartományon belül kell lennie: a magas hőmérsékletű környezetben történő alkalmazásokhoz magas hőmérsékletnek ellenálló reléaljzatokat kell használni annak biztosítására, hogy ne deformálódjanak és ne befolyásolják a relé teljesítményét magas hőmérsékletű környezetben. Hidegálló aljzatokra van szükség alacsony hőmérsékletű környezetben, például hűtésben.
Védelmi szint
Ha a használati környezet zord, például por, nedvesség, korrozív gázok stb., akkor megfelelő védelmi szinttel rendelkező relécsatlakozókat kell választani. Például nedves környezetben válasszon vízálló és nedvességálló aljzatokat magasabb védelmi szinttel, hogy biztosítsa szigetelési teljesítményüket és élettartamukat.

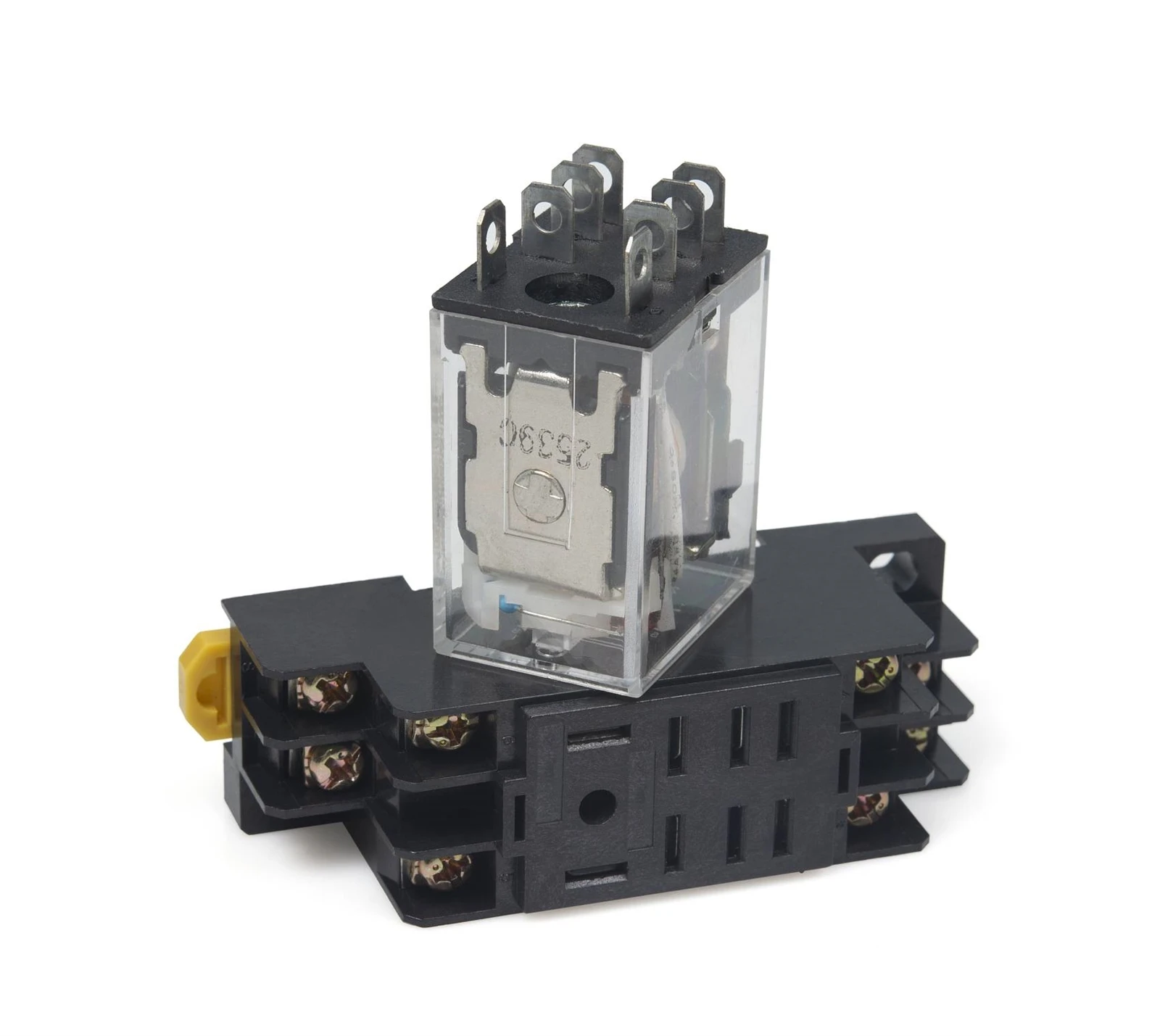

8-tűs relé foglalat
A közös terminálon két alaphelyzetben nyitott és két alaphelyzetben zárt pont található, és két port csatlakozik a tápegység pozitív és negatív kapcsaihoz.
A 4-tűs és a 8-tűs relé aljzatok összehasonlítása
Pin meghatározása és funkciója
4-tűs relé foglalat: általában két érintkező van a relé belső tekercséhez csatlakoztatva, a vezérlőáramkör csatlakoztatására, a tekercs meghajtóáram biztosítására és a relé aktiválásához mágneses mező létrehozására szolgál; A másik két érintkező a relé belső érintkezőihez csatlakozik, amelyek a terhelő áramkör csatlakoztatására szolgálnak. Ha nincs bekapcsolva, belső érintkezői általában leválasztott állapotban vannak (általában nyitott érintkezők). Amikor a tekercs be van kapcsolva, az érintkezők felhúzódnak, és a terhelési áramkör működni kezd.
8-tűs relé foglalat: Két általános típus létezik. Egy egyszerű megközelítés a két független 4-tűs relé kombinálása, amelyek mindegyike a 4-tűs reléhez hasonló érintkezési funkcióval rendelkezik, de egy aljzatba integrálva a viszonylag független vezérlés érdekében. Ezt a módszert kevésbé használják az autókban. A relé másik típusa két relé, átalakítható érintkezőkkel az alaphelyzetben nyitott és normál zárt érintkezőkhöz, független tekercsvezérlő kapcsokhoz és független érintkezős közös kapcsokhoz. Ez a 8-tűs relé helyet takarít meg, csökkenti a költségeket, és nagyon széles körűen alkalmazható.
Alkalmazási forgatókönyvek
4-tűs relé foglalat: gyakran használják néhány egyszerű áramkör-vezérlési forgatókönyvben, az áramkör vezérlési követelményei nem bonyolultak, csak egyetlen kapcsolóvezérlési funkciót kell megvalósítani. Például gyakran használják néhány kis elektromos készülékben, egyszerű automatizálási vezérlőrendszerekben és néhány egyszerű gépkocsi áramkörben (például világításvezérlés, kürtvezérlés stb.).
8-tűs relé foglalat: Olyan helyzetekben használható, amikor több áramkört vagy több vezérlési követelményt kell egyszerre nyitni vagy zárni. Például egyes összetett automatizálási berendezések, ipari vezérlőrendszerek, ablakvezérlők és sok más eszköz 8-tűs reléket használhat az összetettebb áramkör-vezérlési funkciók eléréséhez.
Az áramkörök bonyolultsága és a vezérlési rugalmasság
4-tűs relé foglalat: Az áramkör csatlakoztatása viszonylag egyszerű, és a vezérlési logika is viszonylag egyszerű, ami csak egyszerű kapcsolókapcsolási funkciókat képes elérni, és viszonylag alacsony rugalmassággal rendelkezik.
8-tűs relé foglalat: nagy számú érintkezője és viszonylag bonyolult belső felépítése miatt változatosabb áramköri kapcsolatokat és vezérlési logikát tud elérni. Például különböző érintkező-kombinációkkal különböző áramköri be-/kikapcsolási állapotokat lehet elérni, amelyek bonyolultabb vezérlési követelményeknek is megfelelhetnek, és nagyobb vezérlési rugalmasságot biztosítanak.
Méret és helyfoglalás
4-tűs relé foglalat: viszonylag egyszerű felépítés és kis méret. A készülék belül kevesebb helyet foglal el. A készülék kis helyére telepíthető.
8-tűs relé foglalat: A több érintkező azt jelenti, hogy a teljes méret általában nagyobb, mint egy 4-tűs relé foglalat, és viszonylag több helyet foglal el az eszközben. A berendezések tervezésénél figyelembe kell venni a megfelelő beépítési helyet.
