Hogyan lehet meghatározni az alkalmazás megfelelő relé méretét

A relé méretének kiszámítása nagyon fontos .} Ez az elektromos rendszer biztonságát tartja és jól működik . A túl kicsi relé túl meleg lehet, vagy megszakadhat . egy olyan relé, amely túl nagy, több pénzbe kerül, mint a szükséges .}}} {4 -es} típust kell fizetni, és a 4 -es {4 -et. Ez elősegíti a problémák megállítását, és a berendezés hosszabb ideig tart . IT -időt és pénzt takarít meg. .

Kulcsfontosságú felvétel

Válasszon egy relét, amelynek feszültségértékelése kissé magasabb, mint a rendszer feszültsége, hogy elkerülje a túlmelegedést vagy a károsodást .

Válasszon egy relét, amelynek aktuális besorolása 20-30% -kal magasabb, mint a rendszer legnagyobb árama az extra biztonsághoz .

Tudja meg, hogy a terhelés AC vagy DC, és induktív vagy ellenálló -e, hogy megfeleljen a . jobb oldali relével.

Gondoljon olyan dolgokra, mint a hőmérséklet és a páratartalom, amikor relét szed, hogy hosszabb ideig tartson .

Adjon hozzá biztonsági margókat, és kövesse a szabályokat a rendszer biztonságának megőrzése érdekében, és jól működjön .

Megérteni aA relék alapjai

Mi az a relé és miért fontos?

A relé egy elektromos áram kapcsolása . Egy kis jelet használ egy nagyobb elektromos terhelés vezérlésére . Gondoljon rá olyan segítőnek, amely biztonságban tartja az eszközöket.

A relék nagyon fontosak a mai elektromos rendszerekben . Például az elektromechanikus relék (EMR) olyan problémákat találnak, mint például a túlterhelések az elektromos vonalakban . Szilárdtest-relék (SSRS) gyorsabban kapcsolnak, és hosszabb ideig tartanak. nem működnek, sok machines, sok machines nem fog működni, sokan nem működnek. Megfelelően .

A relék típusai és azok közös alkalmazásai

A relékek különböző típusúak különböző feladatokhoz . Itt van egy egyszerű útmutató:

A reléket az intelligens rendszerekben is használják logikai feladatok elvégzésére . Az energiavelék kulcsfontosságúak az otthoni készülékekben, mint például a mosógépek . A napelemekben is használják. . Az idő relék segítséget nyújtanak, ha a dolgok bekapcsolnak vagy kikapcsolnak}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}})

A relétípusok és felhasználások megismerésével kiválaszthatja a megfelelő . megfelelőt, ez biztonságossá teszi a rendszert, és jól működik .

Kulcsfontosságú tényezők a relé méretének kiszámításához

A relé kiválasztásakor gondoljon a . kulcsfontosságú tényezőkre, ezek a tényezők segítenek a relé biztonságosan és megfelelően működni . Nézzük meg őket lépésről lépésre .

Feszültségértékelés: Egyeztesse a relét a rendszer feszültségével

A feszültségértékelés a legnagyobb feszültséget mutatja, amelyet a relé képes kezelni a .} -nek, akkor meg kell egyeznie a rendszer feszültségével ., ha a besorolás túl alacsony, akkor a relé meghibásodhat vagy túlmelegedhet.

Például, ha a rendszer használja120 volt, válasszon egy relé, amely kissé 120 volt felett van . Ez védi azt a kis feszültség tüskéktől .

TIPP: Soha ne használjon olyan relét, amelynek alacsonyabb feszültség -besorolása van, mint a rendszere . veszélyes problémákat okozhat .

Jelenlegi besorolás: Keresse meg a megfelelő áramkapacitást

Az aktuális besorolás megmutatja, hogy a relé mennyi áramot képes kezelni a . a megfelelő kiválasztásához, ismerje meg a rendszer maximális áramát, amelyet a rendszer használ a . egy alacsonyabb besorolású relé, amely túlmelegedhet, és megszakad a . elszakadni.

Például, ha a rendszere 10 amper -t használ, akkor válasszon egy relét, amely legalább 10 amperre . Biztonsági margót ad hozzá, mint például a 12 vagy 15 amper kiválasztása, intelligens . Ez segíti a relé hosszabb ideig tartását, és az extra áramot biztonságosan kezelni .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}

Jegyzet:A magasabb áramú besorolásokkal rendelkező relékek többet fizetnek, és nagyobb . válasszon egyet, amely kiegyensúlyozza a költségeket és a teljesítményt .

Terhelés típusa: AC VS . DC terhelések és induktív vs . Ellenállási terhelések

A terhelés típusa a . relé kiválasztásakor is lehet AC (váltakozó áram) vagy DC (közvetlen áram) . AC terhelések gyakoriak az otthonokban, míg a DC terhelések az akkumulátorkészülékeknél használják az AC -terhelésekhez.}}}}}}}}}

Azt is tudnia kell, hogy a terhelés induktív vagy ellenálló -e . induktív terhelések, mint például a motorok, hozzon létre mágneses mezőket és feszültség tüskéket . Ellenállási terhelések, mint például a melegítők, nincs ez a probléma . relék az induktív terhelések kezelésére szolgálnak, hogy kezeljék ezeket a Spikes -t.}}}}}}}}}}}}}}}

Példa:Ha motort (induktív terhelést) használ DC teljesítményű, válasszon egy relét, amelyet DC induktív terhelésekhez készítettek . Ez jól működik, és megakadályozza a károsodást .

Ha megismeri ezeket a tényezőket-a feszültség, az áram és a betöltés típusa-Ön kiválaszthatja a jobb relét . Ez segít a rendszernek biztonságban maradni és jól működni .

Biztonsági haszonkulcsok: A rendszer biztonságos és tartós tartása

Relé szedésekor mindig adjon hozzá egy . biztonsági margót, ez segít a relé számára normál és kemény körülmények között jól működni . A biztonsági margó megvédi a relét a hirtelen feszültségtől vagy az aktuális tüskéktől .

Miért fontosak a biztonsági haszonkulcsok?

Az elektromos rendszerek nem mindig maradnak állandóan . Például, a motorok több áramot használnak, amikor elindítják a . energiatöregeket, bármikor megtörténhetnek .

Biztonsági margó nélkül ezek a változások károsíthatják a . relét, amely túlmelegedhet vagy leállíthatja a . működését, ha a biztonsági margó hozzáadása lehetővé teszi, hogy a relé biztonságosan kezelje ezeket a változásokat .

Tipp:Válasszon egy relét feszültséggel és az aktuális besorolásokkal 20-30% -kal magasabb, mint a rendszer igényei . Ez az extra helyiség segít a relé kezelésében .

Hogyan kell használni a biztonsági haszonkulcsokat

A megfelelő relé méretének biztonsági margójának megtalálásához először ellenőrizze a rendszer legmagasabb feszültségét, és az áram . számát szorozzuk meg 1 . 2 vagy 1,3 -tal, hogy megkapják a minimális besorolást. Például:

Ha a rendszer 10 amper -t használ, válasszon egy relét, amely 12 vagy 13 amperre .

Ha a rendszer 120 volton fut, válasszon egy relét, amely 144-156 voltra .

Ilyen módon a relé képes kezelni a hirtelen hullámokat anélkül, hogy megszakadna .

A biztonság és a költségek kiegyensúlyozása

A biztonsági margók fontosak, de ne túllépjék a . nagyon magas besorolásokkal rendelkező relékeket túl nagyok és költségesek lehet

A biztonsági margók használatával megvédi a rendszert, és a relé hosszabb ideig tart . Ez az egyszerű lépés időt és pénzt takarít meg az idő múlásával .

Lépésről lépésre a relé méretének kiszámításához

1. lépés: Gyűjtse össze a rendszer részleteit (feszültség, áram, terhelés típusa)

Kezdje azzal, hogy összegyűjti az elektromos rendszerről szóló fontos információkat . Ezek a részletek segítenek kiválasztani az Ön igényeinek megfelelő relét.

Feszültségértékelés

A relé feszültségértékelésének egyenlőnek vagy magasabbnak kell lennie, mint a rendszer feszültségének ..

Aktuális minősítés

Tudja meg, hogy a rendszer által a . legmagasabb áramát a relének kezelje, beleértve az olyan eszközök hirtelen hullámait, mint a Motors .

Rakománytípus

Ellenőrizze, hogy a terhelés AC vagy DC teljesítményt használ -e . is, nézze meg, hogy induktív vagy ellenáll -e . induktív terhelések relékre van szükségük, amelyek képesek kezelni a mágneses mezők által okozott feszültség tüskéket .

Itt van egy egyszerű táblázat, amely segít:

Ezeknek a részleteknek a gyűjtésével készen áll arra, hogy a . rendszerhez megfelelő relé kiválasztására váljon

2. lépés: Ellenőrizze a relé adatlapjait a specifikációk illesztéséhez

A rendszer részleteinek összegyűjtése után nézze meg a Relay Makers . adatlapjait az adatlapok megmutatják, mit tehet a relé, például a feszültség és az aktuális korlátok, a betöltési típusok és a biztonsági funkciók .

Hogyan kell használni az adatlapokat

Keresse meg a legfontosabb részleteket, mint például:

Feszültség és áram besorolása: Győződjön meg arról, hogy megfelelnek -e vagy meghaladják a rendszer igényeit .

Kapcsolóképesség: Erősítse meg, hogy a relé képes kezelni a terhelés méretét, és írja be a . gépelést

Környezeti határértékek: Ellenőrizze, hogy a relé jól működik -e a rendszer körülményeiben .

Miért fontosak az adatlapok

Az adatlapok megakadályozzák a rendszer és a . relé közötti eltéréseket, ha a rendszer DC motort használ, akkor az adatlap megmutatja

3. lépés: Ellenőrizze a környezeti feltételeket (hőmérséklet, páratartalom stb. .)

A környezet befolyásolja, hogy a relé hogyan működik a . A hőmérséklet és a páratartalom megváltoztathatja tartósságát és teljesítményét . Választás előtt, ellenőrizze, hol működik a rendszer .

Fontos környezeti tényezők

A reléket normál körülmények között tesztelik, például 15 fokról 35 fokra és 25% -75% páratartalom . Ezekre a tartományokra, problémák fordulhatnak elő, például:

Érintkezési sérülések: A magas hő- és páratartalom károsíthatja a relé érintkezőket .

Kondenzáció: A hirtelen hőmérsékleti változások a víz felhalmozódását okozhatják a . relé belsejében

Itt van egy táblázat, amely környezeti hatásokat mutat:

Hogyan lehet ellenőrizni a környezeti feltételeket

Nézze meg a relé hőmérsékleti és páratartalmú határértékeinek adatlapját . Hasonlítsa össze ezeket a rendszer környezetével . Ha a rendszer szélsőséges feltételekkel néz szembe, válasszon egy kemény környezetre épített relét. .

A környezeti tényezők ellenőrzésével ellenőrizze, hogy a relé jól működik, és hosszabb ideig tart a rendszerben .

4. lépés: Adjon hozzá biztonsági haszonkulcsokat és kövesse az ipari szabályokat

A biztonsági margók hozzáadása és a következő szabályok kulcsfontosságú lépések: . Ezek a lépések biztonságban tartják a rendszert, és megfelelnek a fontos előírásoknak . Bontjuk le egyszerű műveletekre .

Miért van szükség biztonsági margókra?

A biztonsági margók extra helyet biztosítanak a relé számára a meglepetések kezeléséhez . Az elektromos rendszerek nem mindig működnek tökéletesen . Például, a motorok több áramot használnak, amikor a . energiatörések hirtelen megtörténhetnek . Biztonsági margó nélkül, a relé korai szakaszban elszakadhat.

Tipp:Válasszon egy relét feszültséggel és az aktuális besorolásokkal 20-30% -kal magasabb, mint a rendszer igényei . Ez segít a relé fogantyújának biztonságosan biztonságosan változásoknak .

Hogyan lehet megtalálni a biztonsági haszonkulcsokat

Kövesse ezeket a lépéseket a biztonsági margók hozzáadásához:

Keresse meg a rendszer legmagasabb feszültségét és áramát .

Például, ha a rendszer 120 volt és 10 ampernél fut, használja ezeket a számokat .

Adjon hozzá extra helyet a biztonsághoz .

Szorozzuk meg a feszültséget és az áramot 1 . 2 vagy 1,3 -tal a túlfeszültségek lehetővé tétele érdekében.

Feszültség: (120 \\ times 1.2=144) Volt

Jelenleg: (10 \\ idő 1.2=12) amps

Válasszon egy relét, amely megfelel vagy veri ezeket a számokat .

Ebben az esetben válasszon egy relét, amely legalább 144 voltra és 12 ampra . értéket képvisel.

Ez az extra szoba segíti a relé jól működését nehéz helyzetekben .

Az ipari szabályok betartása

Ipari szabályok Győződjön meg arról, hogy a relé biztonságos -e, és jól működik a . szabályok, helyen és felhasználásonként különböznek, de megvédik az embereket és a berendezéseket .

Íme néhány általános szabály, amelyet meg kell tudni:

Hogyan lehet ellenőrizni a szabályok betartását

Keressen tanúsításokat a . relé készüléken

Az olyan címkék, mint az "UL felsorolt" vagy az "IEC tanúsítvánnyal".

Győződjön meg arról, hogy megfelel -e a régió szabályainak .

Például, az U . s . -ben ellenőrizze, hogy az UL megfelel -e . Európában, keresse meg a CE jelölést .

Kérdezze meg a készítőt, ha nem biztos benne .

Vegye fel a kapcsolatot a társasággal a relé tanúsításaival kapcsolatban .

Jegyzet:A szabályokat nem követő relék használata nem biztonságos, és jogi problémákat okozhat . Mindig válasszon tanúsított alkatrészeket a rendszeréhez .

A biztonsági margók és szabályok kiegyensúlyozása

A biztonsági margók és a szabályok egyaránt fontosak . Együtt kell működniük . egy nagy biztonsági margóval rendelkező relé, de a tanúsítások nem lehetnek biztonságosak . A tanúsított relé elegendő biztonsági margó nélkül kudarcot vallhat.

A biztonsági margók hozzáadásával és az ellenőrzési szabályokkal erős és megbízhatóvá teszi a rendszert . Ezek a lépések megvédik a berendezéseket, és biztosítják, hogy minden megfelel -e a megfelelő szabványoknak .

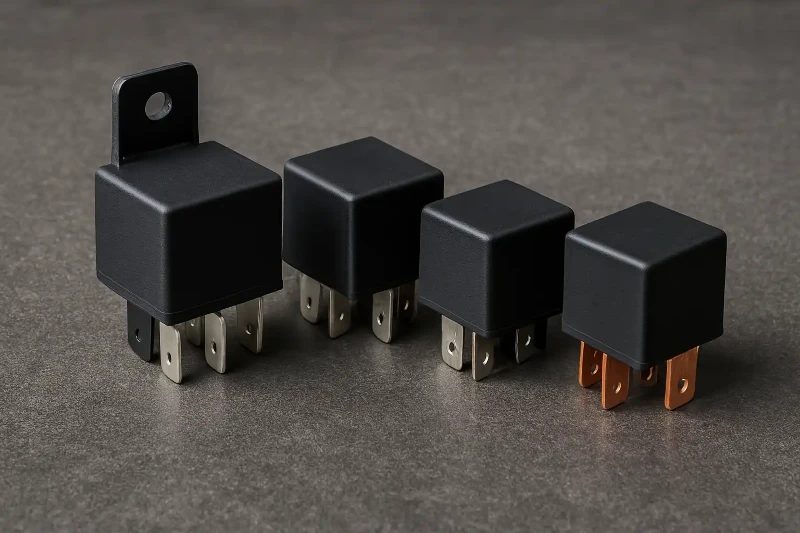

Általános hibák a váltó méretezéséhez

Túl kicsi relé kiválasztása

A túl kicsi relé használata nagy problémákat okozhat . Nem fogja kezelni a rendszer feszültségét vagy az aktuális igényeket . Ez túlmelegedést, szünetet vagy leállítást hagyhat, vagy leállíthatja a. -t, ha a rendszernek 15 ampsra van szüksége, de használja a10- amp relay -t, valószínűleg meghibásodik .}}

Egy kis relé gyorsabban is elhasználódik . Az extra feszültség gyorsan károsítja a részeit . Ez azt jelenti, hogy gyakrabban kell cserélnie, az idő és a pénz költsége . A rendszer igénybevétele melletti relé válasszon egy relét, amelynél magasabb a rendszer igényeinek, .}}}}}}}}}}}}}}}}}}

Tipp:Keresse meg a rendszer legmagasabb feszültségét és áramát . Ezután válasszon egy relé névleges értéket 20-30% magasabb .

A terhelési típusú különbségek elfelejtése

Különböző terhelések különböző relékre van szükségük ., ha ezt figyelmen kívül hagyják, akkor a relé korai meghibásodása . induktív terhelések, mint a motorok, feszültség tüskéket hozhat létre, amikor be- vagy kikapcsolva . Ezek a tüskék árthatnak a relékre .}}}}}}}}}}}}}}}}}}}}}}}}}

Az AC terhelések reléi nem működnek jól a DC terhelésekkel . A DC terhelések erősebb érintkezőkkel rendelkező relékre van szükségük

Példa:Ha motort (induktív terhelést) használ, válasszon egy relét, amely induktív terhelésekhez készült ., akkor biztonságosan kezelni fogja a tüskéket .

A környezet figyelmen kívül hagyása

Ahol a relé művek befolyásolják, mennyi ideig tart a . A magas hő túlmelegedhet a tekercseket, és a páratartalom rozsdát okozhat . sokkok és rezgések károsíthatják a relé alkatrészeit, így kevésbé megbízható .

A reléket normál körülmények között tesztelik, például 15 fokról 35 fokra és 25% -75% Páratartalom . Ezekre a tartományokra gyorsabban elhasználódnak . Például, normál körülmények között a relék kb.

Mindig ellenőrizze a relé adatlapját a . környezeti határértékeihez, ha a rendszer nehéz körülmények között áll szemben, válasszon egy relét, amelyet ezekre a helyzetekre készítettek: .

Jegyzet:A környezet figyelmen kívül hagyása hibákhoz és drága javításokhoz vezethet ..

A megfelelő relé méretének kiválasztása biztosítja a rendszer biztonságát és jól működik a .} Gondoljon a feszültségre, az áramra, a terhelés típusára és a biztonsági margókra . Ez csökkenti a problémák esélyét, és elősegíti a berendezések hosszabb ideig tartását .

A relék fontos rendszerekben, mint például a repülőgépek, gondos ellenőrzésekre van szükség . Az öregedés és az időjárás olyan rejtett problémákat okozhat, amelyeket nehéz megfigyelni . A jó eszközök korán megtalálják ezeket a problémákat, az eszközöket és az embereket biztonságban tartva

Ne köss el olyan hibákat, mint például a túl kicsi relé kiválasztása vagy a környezet figyelmen kívül hagyása . A tippek követésével a rendszer erős lesz, és hosszú ideig tart .

GYIK

Mi történik, ha egy magasabb besorolású váltót választok?

Ha sokkal magasabb besorolású relé választása több pénzt fizet, . Ez szintén kevésbé hatékonyan működik.

Működhet -e egy relé mind AC, mind DC terheléseknél?

Nem, nem tud . AC és DC terhelések eltérően viselkedni . A DC terheléseknek erősebb alkatrészekkel rendelkező relékre van szükségük az ívek kezeléséhez {{2}

Hogyan tudom megmondani, hogy a terhelésem induktív vagy ellenálló -e?

Az induktív terhelések, mint a motorok, hozzon létre mágneses mezőket és feszültség tüskéket . Ellenállási terhelések, mint a fűtőberendezések, használja az energiát tüskék nélkül {{1}

Miért szakadnak a relékek nehéz környezetben?

A forró hőmérséklet túlmelegedheti a relé tekercsét . A páratartalom rozsda vagy víz felhalmozódást okozhat . Ezek a problémák károsíthatják a relé részeit, és lerövidíthetik az életét .. Válasszon egy relét, amelyet a rendszer feltételeihez készítettek, hogy elkerüljék ezeket a problémákat .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}

Gyakran cserélje ki a reléket?

A relékeket nem kell gyakran cserélni, ha megfelelő méretűek, és megfelelően használják . Ellenőrizze őket rendszeresen a sérülések esetén
