Mi az a kapcsolórelé
Ez egy elektronikus vezérlőelem, amely nagy áramkör be- és kikapcsolását veszi fel egy kis áramú tekercsen keresztül. Főleg tekercsekből, vasmagokból, armatúrákból, érintkezőkből és egyéb alkatrészekből áll. Bekapcsolva a tekercs biztosan mágneses hatást kelt, mozgáshoz vonzza az armatúrát, majd az érintkezőket zárásra vagy nyitásra tolja az áramkör kapcsolóvezérlése céljából. Az élet minden területén alkalmazható, az autóipartól és az ipari vezérléstől a háztartási készülékekig. A relék használatából származó előnyök közé tartozik a pontosság, a nagy megbízhatóság és az automatizálási vezérlés elérése.
relé elem
Tekercs:A relé legalapvetőbb része a tekercs, amely valójában egyfajta elektromágnes. Amint feszültség alá kerül, erős mágneses mezőt generál. A tekercseket általában úgy készítik, hogy a vezetékeket egy mágneses mag körül húzzák meg, amely tipikusan huzaltekercs vagy ferromágneses anyag, amelynek célja a mágneses tér hatásának növelése.
Érintkezés:Ez egy érzékeny elektromos kapocs, amely akadályozza vagy szabályozza az áram áramlását az áramkörben. A relé kialakítása alapján lehetnek alaphelyzetben nyitott, alaphelyzetben zárt állapotúak, vagy kapcsoló funkcióval is rendelkezhetnek.
Forgórész:Ez a relé azon része, amelyet egy tekercs mágneses hatása mozgat, és amelynek mozgása megváltoztatja az érintkezők állapotát.
Iga:A járom egy fémkeret, amely teljesen körülveszi a tekercset, hogy teljes utat biztosítson a mágneses mező számára annak stabilitása és hatékonysága érdekében.
Vas mag:Bár része a tekercsnek, a mágneses áramkör részét képezi, ahol a mágneses mezőket fokozzák és vezetik.
Héj:A héj alapvetően egy védelmi réteg a relén; szorosan rátapad a benne lévő belső részekre. Ennek eredményeként a relé még igazán extrém körülmények között is tökéletesen működhetett.
Terminál:A terminál a relé külső áramkörhöz való csatlakoztatására szolgál, és egy kapocs segítségével a relé könnyen csatlakoztatható az áramkörhöz.
Tavaszi:A rugó kettős szerepet játszik a relében: először is az érintkezőket egy bizonyos helyzetben tartja, hogy az áramkör stabil maradjon; másodszor, szükség esetén gyorsan visszaállítja az armatúrát eredeti helyzetébe, és így eléri az érintkezők gyors átváltását.
Dióda:Számos relé beépített diódákkal rendelkezik, amelyek célja, hogy megvédjék a tekercset a nagy feszültségcsúcsoktól, amelyek az érintkezők nyitásakor léphetnek fel. Ez meghosszabbítja a relé élettartamát.

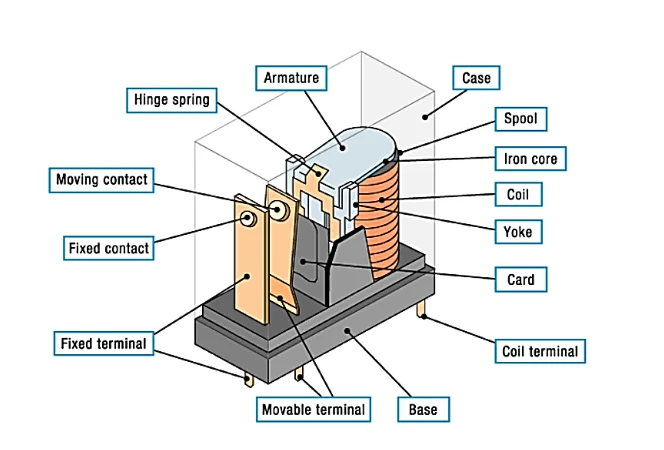

Relé 3D szerkezeti diagram
Kapcsolórelé típusa
Az itteni piacon lévő legtöbb relé osztályozását és kiválasztását elvégeztem. Azelőtt eltérő funkcionális jellemzőkkel rendelkeztek; hadd mutassam be őket egyenként az alábbiakban.
Ez a relé leghagyományosabb és legszélesebb körben használt formája. A központi elem az elektromágnes, amely mágneses mezőt hoz létre, hogy vonzza és meghajtja a mechanikus kapcsolót, amikor bekapcsolja, és módosítja az áramkör állapotát. Ez a fajta relé a stabilitás és a megbízhatóság jellemzőivel büszkélkedhet, gyors működésű, és alkalmas különféle elektromos vezérlőrendszerekhez.
A félvezető relék olyan fejlett félvezető technológiák előnyeit használják fel, mint a tranzisztor vagy a tirisztor a hagyományos elektromágnes és mechanikus kapcsolók helyettesítésére. Ez a típusú relé érintésmentes, zajmentes, gyors válaszideje és hosszú élettartama miatt kiválóan alkalmas nagyfrekvenciás és nagy pontosságú vezérlésre.
nád relé
A Reed relé egyfajta elektromechanikus relé, amely egy vagy több reed kapcsolót tartalmaz kis üveg- vagy műanyag csövekben. A mágneses tér hatására a rugó deformálódik, így megváltozik az áramkör állapota. Az ilyen típusú relének olyan előnyei vannak, mint a kis méret, a nagy érzékenység és a jó tömítés, főleg kompakt áramkörök tervezésénél.
Ezek a késleltetési relék időzítési késleltetést vezethetnek be a bemeneti és a kimeneti jelek között az áramköri késleltetés szabályozásához. Általában az ilyen relék állítható késleltetési idővel rendelkeznek, és olyan helyeken használhatók, ahol az időintervallumok pontos szabályozására van szükség, mint például időzítők, szekvenciavezérlők stb.
Reteszelő relé
A reteszelő relé önzáró funkcióval rendelkezik, amely kikapcsolt állapot esetén változatlan állapotban tudja tartani a kimeneti állapotát. Általában az ilyen típusú relék mechanikus vagy elektromos eszközökkel vannak reteszelve. Alkalmas olyan helyzetekre, amelyek megkövetelik az áramkör stabilitását, például memóriaáramkör, biztonsági vezérlőrendszer stb.
Túlterhelés relé
Túlterhelési relé katalógus Az áramkör áramváltozásának védelmi megfigyelésére és az áramkör megszakítására szolgál, ha az áram meghaladja a beállított értéket, hogy elkerülje az áramkör és a készülék túlterhelésből vagy rövidzárlatból eredő károsodását. A relék nagy érzékenységgel és nagy megbízhatósággal rendelkeznek, ami az elektromos rendszer biztonságának alapvető garanciája. Hőrelének hívjuk.
Hőrelé
Áramkör védelmére szolgál, és jellemzően az áramkörök hőváltozásainak figyelésére szolgál, és kapcsolóműködést biztosít, ha a hőmérséklet meghaladja az előre meghatározott értéket. Az ilyen típusú relék jellemzően hőmérséklet-érzékelő elemeket és érintkezőkapcsolókat tartalmaznak, amelyek alkalmasak olyan alkalmazásokhoz, amelyek hőmérséklet-felügyeletet és védelmet igényelnek, például túlmelegedés elleni védelmet olyan berendezéseknél, mint a motorok és transzformátorok.
Vezérlő relé
A vezérlőrelék főként más eszközök vezérlésére szolgálnak. Általában több érintkező kimenetből áll, amelyekkel összetett logikai vezérlési funkciók érhetők el. Ezt a típusú relét széles körben használják számos elektromos vezérlőrendszerben, beleértve a kontaktorokat, motorindítókat stb.
Csatlakoztassa a relét
A dugaszolható relé egy olyan típusú relé, amelyet nagyon könnyű felszerelni és cserélni. Általában szabványos méretekkel és interfészekkel rendelkezik, így könnyen beilleszthető a vezérlőpanelekbe vagy kapcsolóeszközökbe. Ez a típusú relé alkalmas olyan helyzetekre, amelyek gyakori cserét vagy karbantartást igényelnek, például ipari gyártósorokon vagy automatizálási berendezésekben.
A kapcsolórelék jellemzői
A relék tulajdonságai típusonként és kialakításonként változnak, de az alábbiakban a legtöbb relékre általánosan érvényes jellemzőket soroljuk fel, amelyeket itt ismertetünk, amelyek szükségessé válnak a megfelelő relé megértéséhez és kiválasztásához:
Kapcsolási kapacitás
Ez az áram és feszültség maximális értéke, amelyet a relé képes fenntartani és kezelni. Ha ezeket a határértékeket túllépi, az a relé károsodásához vagy teljesítményének romlásához vezethet.
Érintkezési ellenállás
Az érintkező-ellenállás a reléérintkezők által okozott interferencia szintje az áram áramlásában, amikor a reléérintkezők zárva vannak. Azokban az alkalmazásokban, ahol nagy áramokat kell kezelni, jobb, ha az érintkezési ellenállás alacsony, hogy az energiaveszteség és a hőtermelés alacsony szinten maradjon.
Működési visszapattanási idő
A visszapattanási idő egy reléérintkező mechanikai vagy elektromágneses okok miatti rövid ideig tartó instabil helyzete zárás vagy nyitás után, amíg végül el nem éri a stabilitást. A nagy sebességű kapcsolási alkalmazásoknál a visszapattanási idő nagyon fontos paraméterré válik, mivel ez valóban ronthatja a rendszer teljesítményét és stabilitását.
Működési idő
Meghatározza azt az időt, amely a tekercs be- és kikapcsolásának megkezdésétől a relé érintkezőinek teljes záródásáig vagy nyitásáig tart. Ez a paraméter nagyon fontos azoknál a rendszereknél, amelyek pontos időzítést igényelnek.
Kiadási idő
Kioldási idő: Ez az az idő, amely alatt a relé érintkezői teljesen zárt helyzetből teljesen nyitott helyzetbe mozognak, miután a tekercset feszültségmentesítették vagy kikapcsolták. Ez is létfontosságú szempont azoknál a rendszereknél, amelyek a lehető legrövidebb időn belül reagálnak.
Várható élettartam
A várható élettartam azt jelzi, hogy egy relé hány műveletet tud elvégezni, mielőtt meghibásodás történik, néha mechanikai vagy elektromos élettartamnak is nevezik. Ez a paraméter fontos a relék megbízhatóságának és hosszú távú működési képességének megítéléséhez.
Szigetelési ellenállás
Főleg a relé tekercsek és az érintkezők, valamint a különböző áramköri részek közötti ellenállás értékére vonatkozik. A rendszer és a személyzet biztonsága érdekében a nagy szigetelési ellenállás elkerülheti a szükségtelen áramok szivárgását és kisülését.
Dielektromos szilárdság
A dielektromos szilárdság a nagyfeszültség azon értéke, amelyet a relé károsodás nélkül elvisel. Ez a paraméter nagyon fontos a nagyfeszültségű körülmények között működő relék megbízhatóságának biztosításához.
Környezeti hőmérséklet
A környezeti hőmérséklet az a hőmérséklet, amelyen belül a relé normálisan tud működni. Bizonyos alkalmazások bizonyos esetekben bizonyos környezeti feltételeket igényelnek, például szélsőséges hőmérsékletű működést, amelyre a reléket tervezték.
Sokk és vibráció
Ütés és vibráció: egy relé teljesítményére utal, amely fenntartja a teljesítményt és a szerkezetet a mechanikai ütésekkel és rezgésekkel szemben. Az ütésállóság és a rezgési teljesítmény fontos, ha a reléket zord környezetben, például iparban vagy autókban használják. A reléket a megfelelő rezgés- és ütésállóság alapján kell kiválasztani.
Kapcsolórelé vezetékezése
Ez különbözik a különböző relétípusoknál. Általában a következő vezetékezést takarja:
Tekercs huzalozás
1. A tekercs feszültségének meghatározása: Mindenekelőtt nézze meg, hogy a relé tekercs milyen feszültséggel működik. Általában három típusa létezik: DC 12V, 24V és AC feszültségű tekercsek.
2. Csatlakoztassa a tápegységet: Vonalozza a táp pozitív és negatív pólusát a relé tekercs két érintkezőjével a tekercs feszültségigényének megfelelően. Általánosságban elmondható, hogy a tekercscsapokat szimbólumokkal vagy számokkal jelölik, például "+" és "-". Csatlakoztatáskor ügyeljen arra, hogy ne cserélje fel a pozitív és negatív pólusok polaritását; ellenkező esetben a tekercs nem fog megfelelően működni.
Csatlakoztassa a kontaktort
Normál esetben nyitott érintkező: Normál esetben a relé ezen érintkezője nyitott állapotban van, amikor a relé nem aktivált fokozatban van. Az elektromotoros erő alkalmazása a relé tekercsére megváltoztatja az állapotot, és bezárja az alaphelyzetben nyitott érintkezőket. Normál esetben nyitott érintkezőket nagyon gyakran használnak a vezérlőáramkörben, hogy bizonyos körülmények között más áramkörökhöz kapcsolódjanak. A vezérelni kívánt terhelés egyik oldala ezután az alaphelyzetben nyitott érintkező egyik érintkezőjére, míg a terhelés másik oldala a tápegységre vagy más áramköri elemekre csatlakozik.
Alapesetben zárt érintkezők: az alaphelyzetben zárt érintkezők azok, amelyek alapértelmezés szerint zárnak, amikor a relé tápfeszültség nélküli állapotban van. Ebben az esetben az alaphelyzetben zárt érintkezők lekapcsolódnak, amikor a relé tekercsét feszültség alá helyezik. Bizonyos körülmények között normál zárt érintkezők is alkalmazhatók a leválasztó áramkörben. A bekötési mód szinte hasonló az alaphelyzetben nyitott érintkezőhöz, amely a terhelést ismét az alaphelyzetben zárt érintkezők érintkezőihez köti.
Közös érintkező: Az alaphelyzetben nyitott érintkező és az alaphelyzetben zárt érintkező osztozik egy tűn, amelyet közös érintkezőnek neveznek. A közös érintkezőt a relé különböző működési állapotaitól függően egy alaphelyzetben nyitott vagy egy alaphelyzetben zárt érintkezőhöz kell csatlakoztatni. A közös érintkezőket az áramkör megfelelő részéhez kell csatlakoztatni az igényeknek megfelelően a huzalozás során.
Hogyan kellválasszonegy kapcsoló relé
A megfelelő relé kiválasztása rendkívül fontos az elektromos rendszer vagy a berendezés megfelelő működéséhez. Az Ön által felsoroltak magyarázata a következő, és a megalapozott döntések meghozatalában is segít:
Névleges feszültség és áram
A névleges feszültség és áramerősség azt a maximális határt jelenti, amelyen belül a relé biztonságos működése garantált. A kiválasztás során általában gondoskodni kell arról, hogy a relé névleges értéke legalább egyenlő legyen vagy nagyobb legyen az áramkör tényleges üzemi feszültségével és áramával, hogy ne terhelje túl és ne sértse meg a relét.
Kapcsolási kapacitás
A relé kapcsolási kapacitását az általa kezelhető maximális terhelés adja, beleértve az áramot, a feszültséget és a teljesítményt. Győződjön meg arról, hogy a relé kapcsolási kapacitása elég nagy ahhoz, hogy kezelje a terhelés ingadozását és a tranziens túlterheléseket.
Kapcsolatfelvétel módja
Válassza ki a reléket a vezérlőáramkör kielégítéséhez szükséges érintkezők számának és típusának megfelelően. NEM: Normál esetben nyitva van, ha nincs feszültség alatt; NC: Normál esetben zárt-zárt, ha nincs feszültség alatt; CO: Átmeneti érintkező eszköz, NO és NC egyaránt. Az átmeneti érintkező eszköz lehet NO vagy NC.
Várható hasznos élettartam
A relé szolgáltatás élettartamát általában a műveletek számában vagy a mechanikus/elektromos élettartamban becsülik. Magas ciklusok esetén a hosszú élettartamú relé kiválasztása elvégezhető, ami csökkenti a karbantartási/csere gyakoriságot.
Működési idő és kiadási idő
A működési periódus az az idő, amely alatt a relé feszültség alá kerül, és az érintkezők teljesen záródnak vagy kinyílnak; ezt általában ezredmásodpercben fejezik ki. A kioldási periódus az az idő, amely alatt a relé kikapcsol, és az érintkezők teljesen kinyitnak. Válasszon olyan reléket, amelyek működési és kioldási ideje megfelelő az alkalmazásokhoz.
Telepítés
A relének könnyen felszerelhetőnek kell lennie arra a helyre, amelyre ráhelyezték. A hely lehet egy áramköri lapon vagy egy panelen. Ez természetesen figyelembe veszi a relé méretét, a telepítési módot, valamint a telepítés során szükséges tartozékokat.
Szabvány
Válasszon olyan reléket, amelyek megfelelnek a vonatkozó ipari szabványoknak, mint például, de nem kizárólagosan UL, CSA, VDE, CE stb. Az ilyen szabványok azt jelentik, hogy a relék biztonsága és teljesítménye megfelel a nemzetközileg elfogadott követelményeknek.
Költség
A relék költségével és a teljesítménykövetelmények teljesítésével kapcsolatban hasonlítsa össze a különböző márkák és modellek árait, hogy a legmagasabb értékű terméket kapja.
Márka hírneve
Válassza a jól ismert márkátCSIANDZSI, amely már több mint a kapcsolórelék szállítója20 évés megvan a maga alapvető versenyképessége. És jó hírnevet szerzett. Biztosítson jobb minőségű termékeket és jobb szerviztámogatást, beleértve a garanciát és az értékesítés utáni szolgáltatást.
összefoglalni
A megfelelő relé kiválasztása több tényező átfogó mérlegelését igényli. A különböző termékek teljesítményének, árának és szolgáltatásának gondos összehasonlításával. A QIANJI biztosítja Önnek atökéletes relé megoldás
Hogyan teszteljük a reléket
Összességében többféle módon lehet ellenőrizni, hogy a relé működik-e vagy sem. Az itt ismertetett alapvető módszerek meglehetősen hatékonyak, és általánosan elfogadottak. Itt található a részletes magyarázat és néhány további óvintézkedés ezekhez a módszerekhez.
Szemrevételezés
Először is, a szemrevételezés a relé tesztelésének első lépése. Gondosan megfigyelve megtalálhatja a relé megjelenésének nyilvánvaló sérülését vagy hibáját, mint például az érintkező megszakadása, égés, tekercstörés vagy héjszakadás.
A szemrevételezés során először győződjön meg arról, hogy a relé kikapcsolt állapotban van, hogy elkerülje az áramütés veszélyét.
Ohmmérő teszt
Az ohmmérő egy egyszerű, hatékony módszer a relék tekercseinek ellenállásának tesztelésére. A tápellátás kikapcsolása után kösse rá az ohmmérőt a relé tekercskapcsára, és nézze meg a leolvasást.
A jó relé tekercsnek alacsony leolvasási értékkel kell rendelkeznie, ami azt jelenti, hogy sértetlen és nincs megszakadt áramkör. Ha a leolvasás „végtelen” vagy nagyon nagy ellenállást mutatna, az azt jelezné, hogy a tekercs megszakadt vagy sérült.
Folytonossági vizsgálat
A folytonossági vizsgálatot a reléérintkezők folytonosságára alkalmazzák. A tápfeszültség kikapcsolása és a relé áramkörről való leválasztása után a közös kapocs és az NO/NC kivezetés közötti folytonosságot folytonosságvizsgálóval vagy multiméterrel kell ellenőrizni.
Például, ha a teszt azt mutatja, hogy az érintkezők között megszakadás van, akkor az érintkezők sérültek vagy szennyezettek, ezért a relét meg kell tisztítani vagy ki kell cserélni.
Hatalomteszt
A relé bekapcsolásakor teljesítménytesztet hajtanak végre. Csatlakoztassa a relét az áramkörre és kapcsolja be, majd ellenőrizze a tekercs feszültségét mindkét végén.
Ha van feszültség, de a relé nem tud behúzni, akkor a hiba a tekercs szakadásában, az érintkezők tapadásában vagy a relé mechanikai meghibásodásában lehet.
Működési tesztelés
A működés tesztelése az utolsó eljárás annak ellenőrzésére, hogy a relé megfelelően működik-e. A vezérlőáramkör minden BE/KI műveleténél össze kell kötni az áramkörrel, és be kell kapcsolni, hogy lássa, hogy a relé csatlakozik-e vagy sem.
Lehetséges okok a vezérlőáramkör meghibásodása, a relé belső meghibásodása vagy tápellátási problémák.
Kapcsolórelé alkalmazása
Személygépkocsik és teherautók:Ezeket az autó- és teherautógyártásban is nagymértékben használják; például a világítás, az üzemanyag-befecskendezés, a gyújtás és az elektromos ablakemelők.
Ipari vezérlés:A relérendszereket ipari vezérlésben is használják, a motorok, folyamatok és hőmérsékletek szabályozásával kapcsolatban.
Kommunikáció:A reléket telefonközpontokban és egyéb távközlési berendezésekben használják kapcsolásra és jeltovábbításra.
Háztartási gépek:A háztartási gépek osztályába tartozó berendezések, mint például a hűtőszekrények, mosógépek és légkondicionálók, reléket alkalmaznak a motorok és egyéb tartozékok vezérlésére.
Számítógépek és kapcsolódó elektronika:Számítógépekben és más elektronikus berendezésekben a relék olyan funkciókat látnak el, mint a jelek kapcsolása és irányítása, a különböző alkatrészek tápellátásának vezérlése mellett.
